Desain Gedung untuk Akses Tali Kaca

Desain gedung 4 lantai mungkin tidak setinggi pencakar langit, namun standar keamanan untuk metode Rope Access (Akses Tali) tetap harus sangat ketat. Jatuh dari ketinggian 12-15 meter tetap berakibat fatal.

Untuk memastikan gedung aman dan efisien bagi teknisi pembersih kaca, berikut adalah elemen desain struktural yang perlu diperhatikan:

1. Sistem Anchor (Titik Tambat) Utama

Anchor adalah komponen paling krusial. Desain harus menyediakan setidaknya dua titik tambat untuk setiap jalur turun: satu untuk tali kerja (working line) dan satu untuk tali pengaman (safety line).

• Jenis Anchor: Gunakan Eye-bolts atau U-bolts berbahan Stainless Steel (Grade 316) agar tahan cuaca dan korosi.

• Kapasitas Beban: Berdasarkan standar internasional (seperti IRATA atau EN 795), setiap titik anchor permanen harus mampu menahan beban statis minimal 15 kN (sekitar 1,5 ton).

• Penempatan: Anchor sebaiknya dipasang pada struktur beton bertulang (balok atau plat atap), bukan pada bata ringan atau partisi non-struktural.

2. Desain Parapet (Dinding Pembatas Atap)

Parapet berfungsi sebagai titik tumpu tali sebelum menjuntai ke bawah.

• Kekuatan Struktur: Parapet harus cukup kuat untuk menahan beban gesek dan tekanan tali. Jika parapet hanya berupa dinding bata tipis, ia bisa retak atau runtuh saat diberi beban manusia.

• Pelindung Sudut (Edge Protection): Desain pinggiran parapet sebaiknya tumpul atau dilengkapi dengan stainless steel capping yang halus. Ini mencegah tali putus akibat gesekan dengan sudut tajam beton.

• Ketinggian: Standar ketinggian parapet yang aman adalah sekitar 110 cm untuk melindungi teknisi saat melakukan persiapan di tepi gedung.

3. Tata Letak dan Aksesibilitas

• Jarak dari Tepi: Anchor sebaiknya diletakkan sekitar $2 \text{ meter}$ dari tepi gedung untuk memberikan ruang bagi teknisi melakukan manuver sebelum turun.

• Sistem Jalur (Davits atau Monorail): Untuk gedung 4 lantai, penggunaan Davit Arms (lengan derek portabel) sering kali lebih estetis karena bisa dilepas pasang, sehingga tidak merusak tampilan fasad saat tidak digunakan.

• Akses ke Atap: Pastikan ada tangga permanen yang aman menuju atap (bukan sekadar lubang manhole sempit) agar teknisi dapat membawa peralatan berat dengan mudah.

4. Standar Perhitungan Beban

Dalam perancangan, insinyur struktur harus menghitung beban dinamis jika terjadi sentakan (fall arrest). Rumus dasar yang sering digunakan untuk memastikan keamanan adalah:

Di mana:

• F = Gaya tangkap (Newton)

• m = Massa teknisi dan peralatan

• g = Gravitasi (9,8 m/s2)

• f = Fall factor (faktor jatuh)

Struktur harus didesain untuk menahan gaya ini dengan safety factor minimal 2:1.

Tips Tambahan untuk Desain Fasad

• Hindari Ornamen Tajam: Pastikan tidak ada lampu hias atau sirip fasad yang tajam di jalur jatuhnya tali karena dapat menyayat tali atau menyulitkan pergerakan teknisi.

• Sertifikasi: Setelah terpasang, titik anchor wajib diuji tarik (pull test) dan disertifikasi oleh ahli K3 PT. Kerindo Solusi Sarana secara berkala.

Pilihan Material untuk Sistem Perkuatan dan Sangkutan

Untuk menjamin keamanan teknisi pembersih kaca, pemilihan material untuk sistem perkuatan dan sangkutan harus dilakukan dengan cermat. Berikut adalah beberapa material yang umum digunakan dan pertimbangannya:

1. Titik Jangkar (Anchor Points)

• Tipe: Eye-bolts atau U-bolts.

• Material: Stainless Steel (Grade 316). Material ini memiliki ketahanan korosi yang sangat baik, bahkan di lingkungan dengan kelembapan tinggi dan paparan bahan kimia pembersih kaca.

2. Davit Arms (Lengan Derek)

• Material: Aluminium alloy dengan kekuatan tinggi. Material ini ringan dan tahan karat, memudahkan proses instalasi dan pemindahan lengan davit dari satu titik ke titik lainnya di atap gedung.

3. Sistem Rel (Monorail System)

• Material: Aluminium alloy yang dirancang khusus untuk sistem rel. Material ini memiliki kekuatan struktural yang cukup untuk menopang beban teknisi pembersih kaca saat bergerak sepanjang rel.

4. Sistem Perkuatan Parapet (Parapet Reinforcement System)

• Material: Stainless Steel (Grade 304 atau 316). Material ini memberikan kekuatan tambahan pada parapet beton untuk menahan gaya yang dihasilkan selama proses pembersihan kaca.

Pertimbangan Penting dalam Pemilihan Material

Selain jenis material, ada beberapa pertimbangan penting yang perlu diperhatikan:

• Ketahanan Korosi: Pastikan material yang dipilih memiliki ketahanan korosi yang tinggi agar tidak mudah berkarat dan mengurangi kekuatan strukturalnya dari waktu ke waktu.

• Kekuatan Material: Material harus memiliki kekuatan mekanik yang cukup untuk menahan beban yang dihasilkan selama proses pembersihan kaca, termasuk beban dinamis yang mungkin timbul jika terjadi sentakan.

• Kepatuhan Terhadap Standar Keamanan: Pastikan material yang digunakan memenuhi standar keamanan yang berlaku, seperti EN 795 atau standar yang ditetapkan oleh IRATA (Industrial Rope Access Trade Association).

Visualisasi desain gedung kantor 4 lantai yang berfokus pada sistem perkuatan dan sangkutan untuk pembersihan kaca menggunakan metode akses tali (Rope Access). Desain ini mengutamakan keamanan teknisi sesuai standar internasional seperti IRATA.

Tiga elemen utama yang divisualisasikan adalah:

1. Sistem Anchor (Titik Tambat) Utama

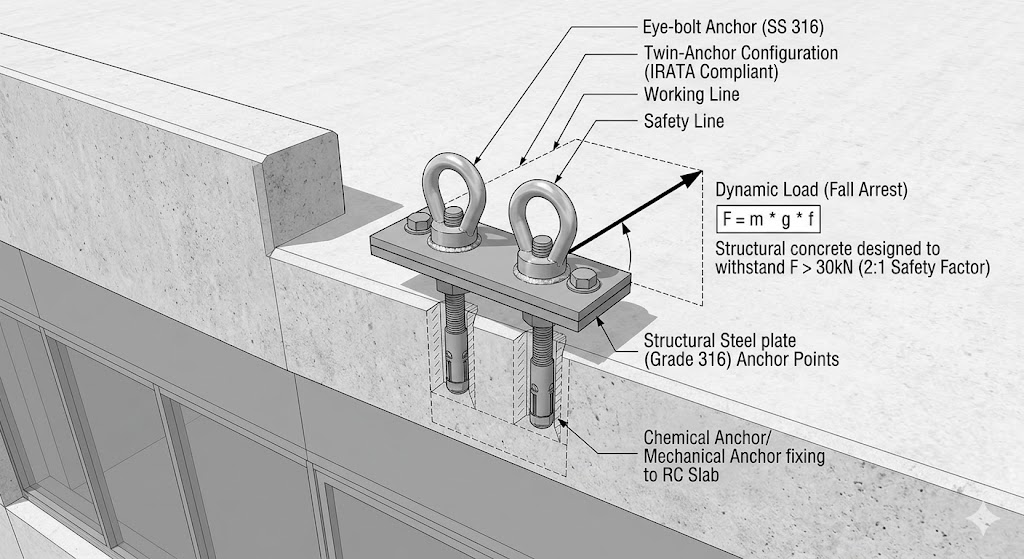

Gambar pertama menunjukkan detail teknis dari titik tambat yang dipasang pada struktur atap.

• Twin-Anchor Configuration: Setiap jalur turun harus memiliki dua anchor mandiri: satu untuk tali kerja (Working Line) dan satu untuk tali pengaman (Safety Line).

• Material dan Kapasitas: Anchor terbuat dari Stainless Steel (Grade 316) yang tahan korosi. Setiap titik didesain untuk menahan beban statis minimal 15 kN (sekitar 1,5 ton).

• Pemasangan Struktur: Anchor dipasang kuat menggunakan angkur kimia (chemical anchor) ke dalam balok beton bertulang (RC Slab), bukan pada struktur non-struktural.

2. Desain Parapet (Dinding Pembatas Atap)

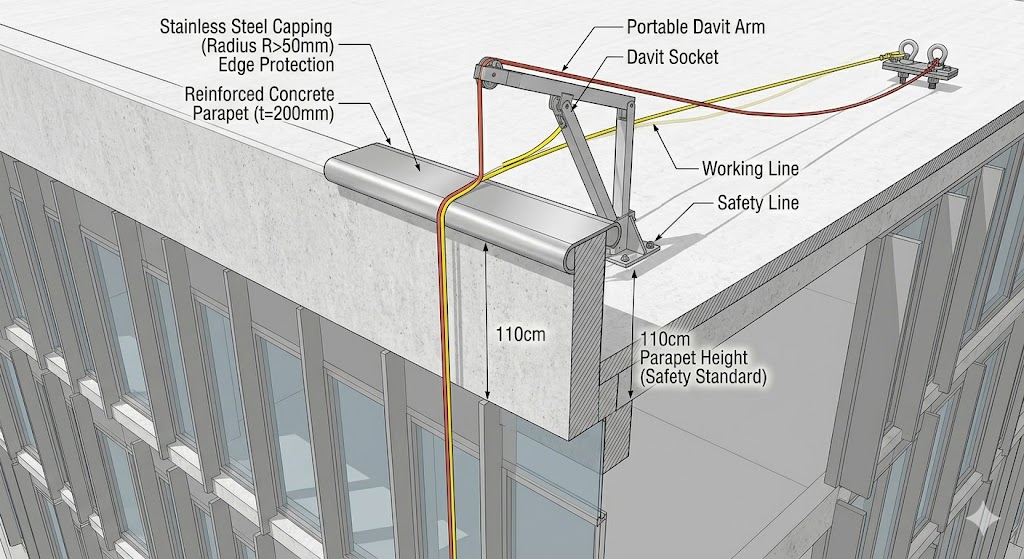

Gambar kedua adalah diagram potongan yang menunjukkan desain parapet dan pelindung sudut (Edge Protection).

• Ketinggian Parapet: Parapet beton setinggi 110 cm untuk melindungi teknisi saat melakukan persiapan di tepi gedung.

• Stainless Steel Capping: Pinggiran parapet dilengkapi dengan capping atau pelindung sudut yang halus dan membulat (radius R>50mm). Ini sangat penting untuk mencegah tali aus akibat gesekan dengan sudut tajam beton saat menahan beban.

• Lengan Davit (Davit Arm): Diagram ini juga menunjukkan penggunaan lengan derek portabel (Portable Davit Arm) yang dipasang ke soket permanen di belakang parapet. Lengan davit ini lebih estetis karena dapat dilepas pasang setelah digunakan.

3. Tata Letak dan Aksesibilitas

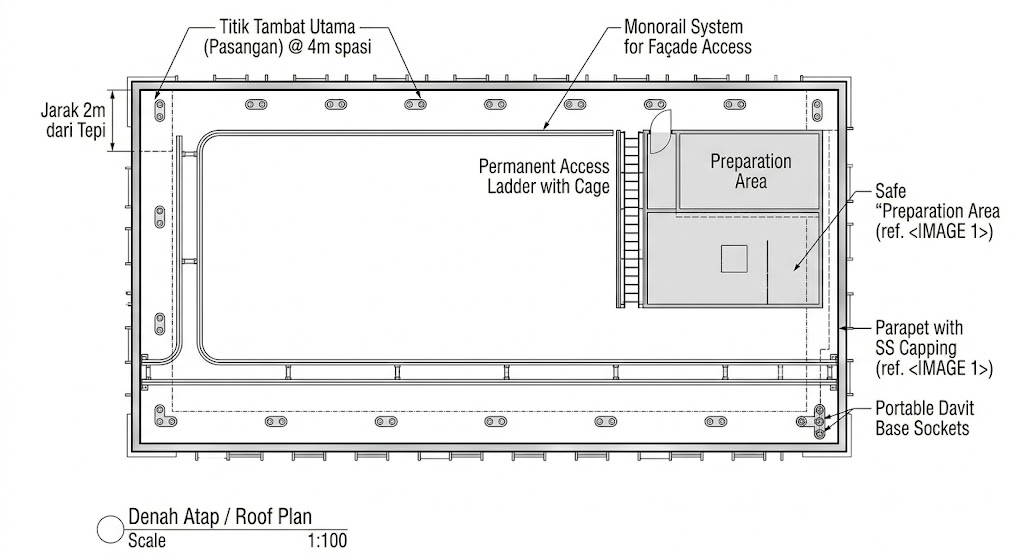

Gambar ketiga adalah denah atap (roof plan) yang komprehensif dari gedung 4 lantai tersebut.

• Jarak dari Tepi: Titik-titik anchor utama diletakkan di sepanjang perimeter, berjarak sekitar 2 meter dari tepi parapet (seperti yang disarankan). Ini memberikan ruang bagi teknisi untuk melakukan manuver sebelum turun.

• Sistem Jalur (Davits atau Monorail): Denah ini menunjukkan fleksibilitas dengan menunjukkan penggunaan monorail opsional di satu sisi dan soket davit di sisi lain, memberikan jalur akses yang luas.

• Akses Atap: Terdapat tangga akses permanen (fixed access ladder) dengan kandang pengaman (cage) menuju pintu akses atap. Area persiapan yang aman di dekat tangga juga divisualisasikan.

Semua elemen ini harus dirancang dan disertifikasi oleh ahli K3 PT. Kerindo Solusi Sarana untuk memastikan kepatuhan terhadap standar keselamatan.
